Kiedy ocena bez ingerencji wystarcza do diagnozy żelbetu, a kiedy potrzebne są próbki

W istniejącej konstrukcji żelbetowej mostu lub hali przemysłowej brak odkrywek nie oznacza braku rzetelnej diagnozy. Pomiary powierzchniowe i penetracyjne pozwalają zebrać precyzyjne dane o stanie betonu oraz ułożeniu zbrojenia bez głębokiej ingerencji w strukturę obiektu. Umiejętne połączenie tych metod ogranicza ryzyko uszkodzeń, dostarczając jednocześnie materiału do wstępnej analizy nośności.

Jakie dane dostarczają pomiary ultradźwiękowe, georadarowe i sklerometryczne?

Pomiary ultradźwiękowe polegają na wyznaczeniu prędkości fali akustycznej przechodzącej przez beton. Typowe wartości mieszczą się w przedziale od 3500 do 4500 m/s dla materiału dobrej jakości. Przyjmuje się, że wyższa prędkość fali wskazuje na zwartą strukturę i wysoką jednorodność, natomiast jej nagłe spadki sygnalizują obecność pustek, rys lub obszarów o niższej gęstości. Metoda ta skutecznie wykrywa nieciągłości wewnętrzne i ułatwia szacowanie grubości poszczególnych elementów, nawet przy ograniczonym dostępie jednostronnym do badanej przegrody.

Specjalistyczne badania nieniszczące z użyciem technologii georadarowej wykorzystują fale elektromagnetyczne do mapowania wnętrza konstrukcji. Urządzenia te umożliwiają precyzyjną lokalizację prętów zbrojeniowych, bezinwazyjny pomiar grubości otuliny oraz detekcję głębokich delaminacji. Zgodnie z praktyką inżynieryjną dobór odpowiedniej częstotliwości zależy od wymaganej głębokości penetracji oraz oczekiwanej rozdzielczości obrazu. Wyniki prezentowane w formie echogramów pozwalają na czytelne rozdzielenie warstw betonu i zidentyfikowanie anomalii tuż pod powierzchnią.

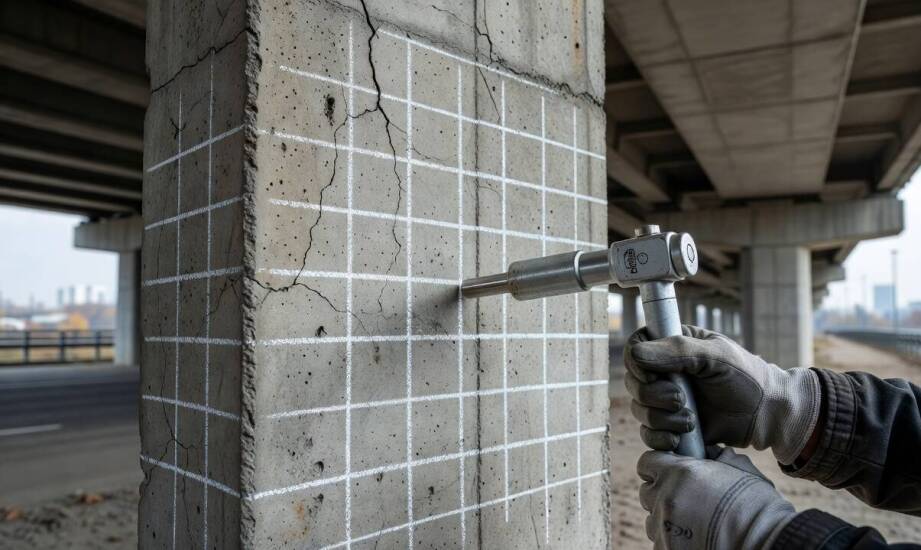

Metoda sklerometryczna oparta na dynamice pracy młotka Schmidta to kolejna powszechnie stosowana technika. Zarejestrowana wartość odbicia (R) koreluje z twardością powierzchniową betonu, co pośrednio daje obraz jego wytrzymałości na ściskanie. Seria kilkunastu uderzeń w wyznaczonych punktach pomiarowych szybko mapuje jednorodność całego elementu nośnego. Zgromadzone w ten sposób wyniki powierzchniowe zawsze wymagają dalszej obróbki i odniesienia do badań destrukcyjnych, aby móc bezpiecznie sklasyfikować beton.

Kiedy wyniki badań nieniszczących wymagają potwierdzenia próbkami?

Pomiary bezinwazyjne mają charakter orientacyjny i wystarczają głównie do oceny ogólnej jednorodności materiału oraz wstępnej lokalizacji największych wad. Zgodnie z surowymi wytycznymi normy PN-EN 13791 metody pośrednie sprawdzają się jako doskonałe uzupełnienie diagnostyki, lecz do sformułowania wiążących wniosków projektowych niezbędna jest kalibracja na próbkach rdzeniowych. Oznacza to konieczność wycięcia fragmentów betonu i poddania ich klasycznemu zgniataniu w prasie.

Gdy odczyty sklerometryczne i ultradźwiękowe wykazują dużą rozbieżność lub planowana jest znaczna zmiana obciążeń obiektu, pobranie rdzeni do laboratoryjnego oznaczenia wytrzymałości staje się obligatoryjne. Podobna procedura obowiązuje przy podejrzeniu zaawansowanej korozji zbrojenia albo głębokiej karbonatyzacji, która silnie zaburza pomiary powierzchniowe. W obiektach zabytkowych lub poddawanych delikatnej modernizacji łączenie różnych technik pomiarowych skutecznie ogranicza liczbę odwiertów do niezbędnego minimum.

Odpowiednia sekwencja działań badawczych ułatwia podjęcie trafnych decyzji naprawczych. Inżynierowie reprezentujący ogólnopolską sieć laboratoriów BARG często przeprowadzają najpierw szerokie skanowanie powierzchniowe całego elementu, a dopiero na podstawie zaobserwowanych anomalii typują optymalne miejsca do fizycznego pobrania próbek. Taki model pracy optymalizuje koszty operacyjne, skraca czas przestojów i chroni całą konstrukcję przed niepotrzebnymi uszkodzeniami mechanicznymi.

W halach produkcyjnych, budynkach mieszkalnych i dużych obiektach drogowych błyskawiczna lokalizacja wad pozwala znacznie skrócić proces diagnozy. Skanowanie zbrojenia precyzyjnie wskazuje bezpieczne miejsca wierceń instalacyjnych, a sprzężone pomiary ultradźwiękowe pomagają ocenić stan podpór mostowych bez wstrzymywania ruchu kołowego. Wykonując akredytowane badania terenowe i laboratoryjne, Grupa BARG z Ożarowa Mazowieckiego realizuje kompleksową diagnostykę konstrukcji dla inwestycji budowlanych. Sieć laboratoriów objęta akredytacją PCA oraz autorski system zarządzania dokumentacją LabMaster ułatwiają sprawną analizę spływających wyników. Wartość nowoczesnych urządzeń polega na szybkim ograniczeniu niewiadomych, ale pełny i bezpieczny obraz stanu żelbetu powstaje dopiero z połączenia metod bezinwazyjnych z punktową weryfikacją na próbkach.
